Messgerät PDM-1

Die Geometrie eines Tonabnehmers ist komplex, das Einstellen keinesfalls trivial und mitunter auch mit Stolperfallen behaftet. Insbesondere der Azimut der Nadel ist beim Einstellen eines Tonarmes eine echte Herausforderung. Die bekannten Methoden mit Spiegel, Bleistiftmine usw. helfen hier weiter, haben aber ihre Grenzen und führen in der Regel nicht zum optimalen Ergebnis. Denn nicht alle Nadeln sitzen exakt rechtwinklig im Träger und nicht alle Träger sind exakt winklig gearbeitet. Das macht eine genaue Einstellung fast unmöglich.

Mit Azimut bezeichnet man den Winkel, den die Nadel des Tonabnehmers von vorn betrachtet zur Schallplatte einnimmt. Er sollte genau 90° betragen. Ist dies nicht der Fall stellt sich eine Verschlechterung der Kanaltrennung ein und damit einhergehend auch Verzerrungen. Die Folge ist eine Verschlechterung der räumlichen Abbildung, und das schon bei wenigen Grad Abweichung vom rechten Winkel.

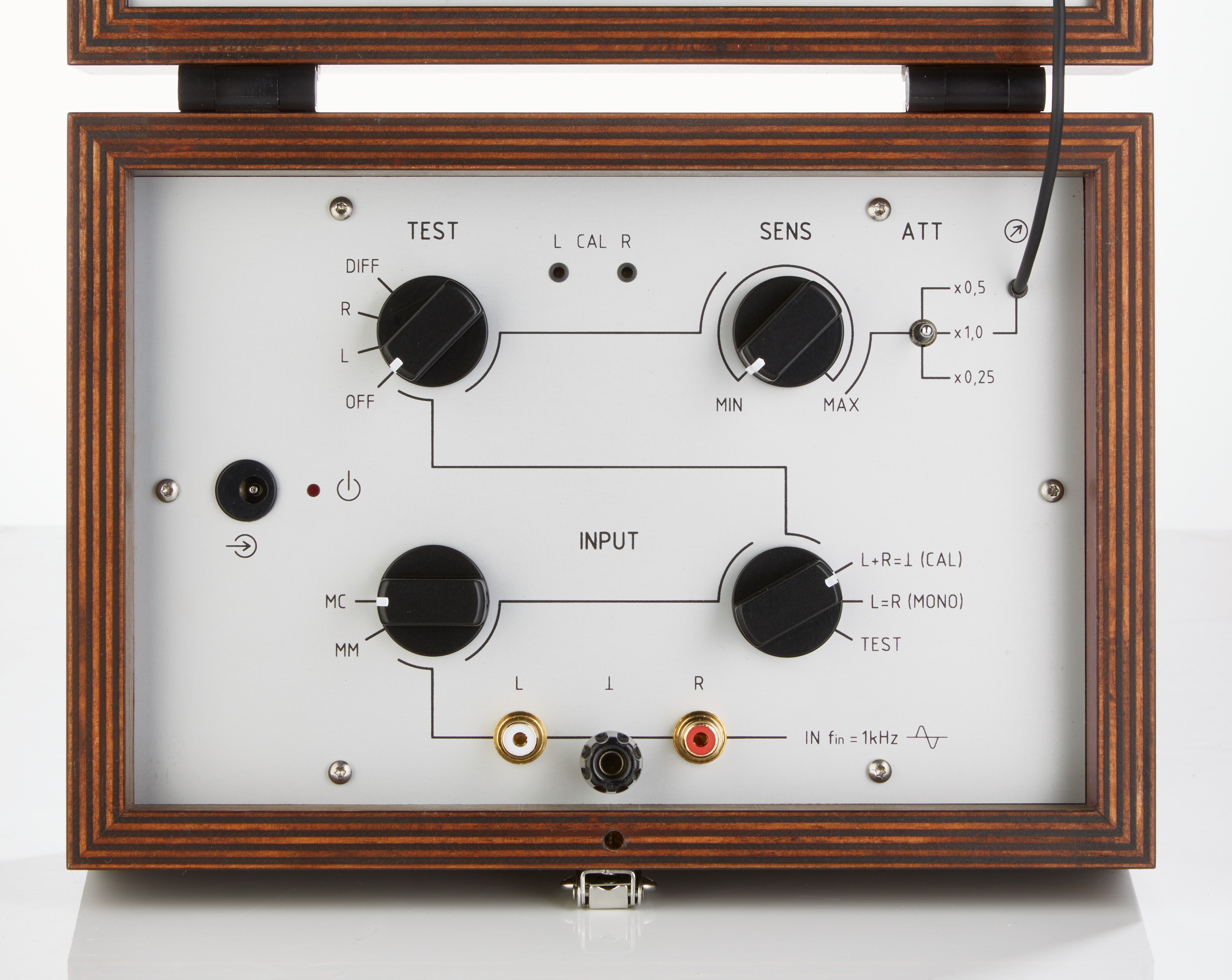

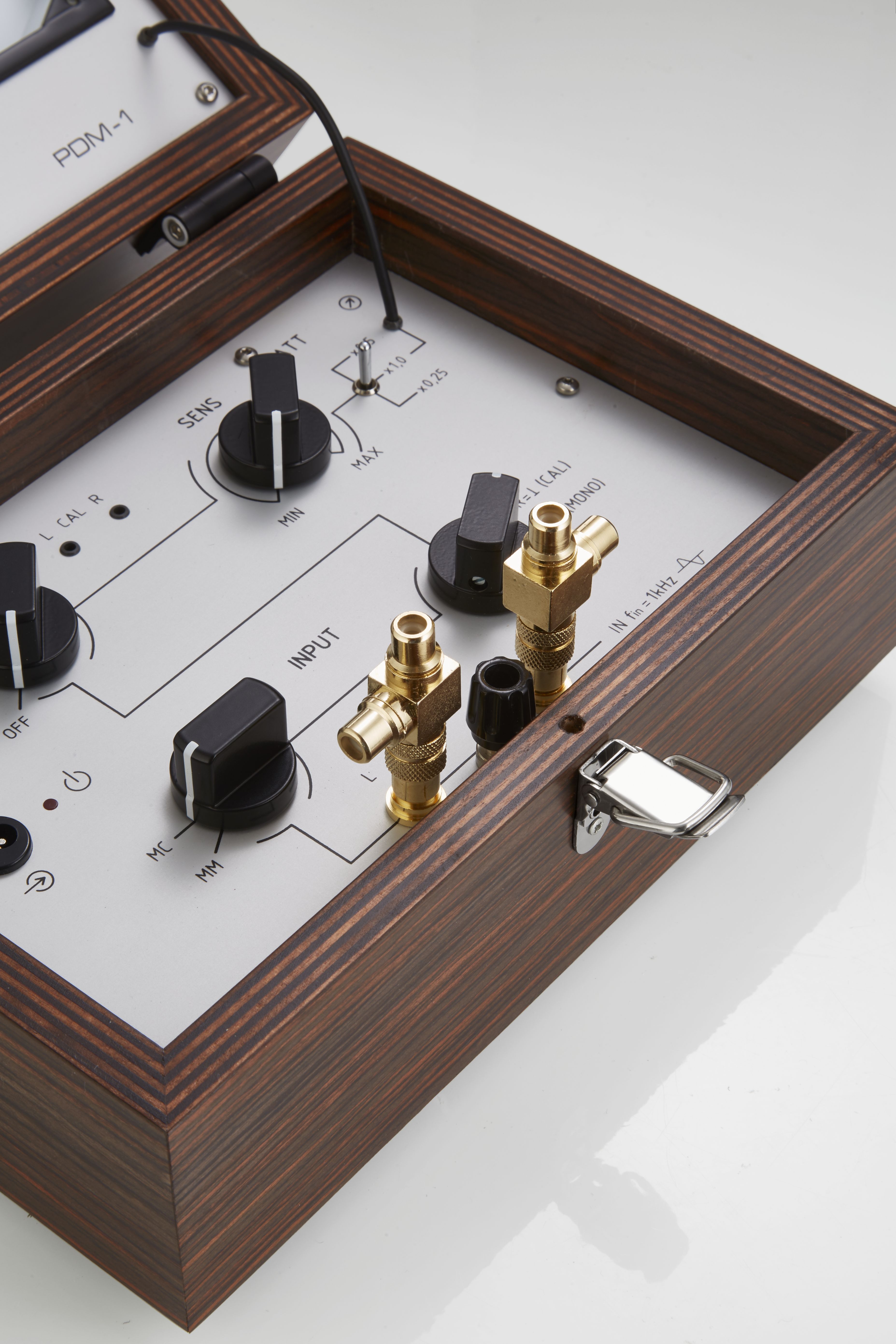

Die richtige Einstellung schafft hier nur die klassische Messtechnik. Mit dem PDM-1 haben wir ein Werkzeug entwickelt, mit dem Sie den Azimut Ihres Systems perfekt einstellen können. Um dies zu erreichen haben wir neben dem eigentlichen Messgerät auch eine spezielle Mess-Schallplatte entwickelt, die es ermöglicht neben der reinen kanalgetrennten Pegelmessung auch die Differenz der Kanäle anzuzeigen. Dadurch wird es möglich wie mit einem Mikroskop in die Messung zu schauen und so die Nadel extrem genau einstellen zu können.

Bei der Messung bzw. Überprüfung mit dem PDM-1 wird nicht nur die grundsätzlich richtige Azimut Einstellung bewertet, sondern auch eventuelle geometrische Toleranzen, Verschleiß oder Defekte innerhalb des Systems, die Augenscheinlich oder mit Schablonen nicht erkennbar wären.

Der Clou: Je nach Bauart Ihres Tonarms dauert die exakte Justage Ihres Systems mit dem PDM-1 höchstens 10 bis 15 Minuten. Wer sein System wirklich genau justieren möchte kommt an diesem Werkzeug nicht mehr vorbei. Interessant nicht nur für den Enthusiasten sondern besonders auch für den Einsatz im Service.

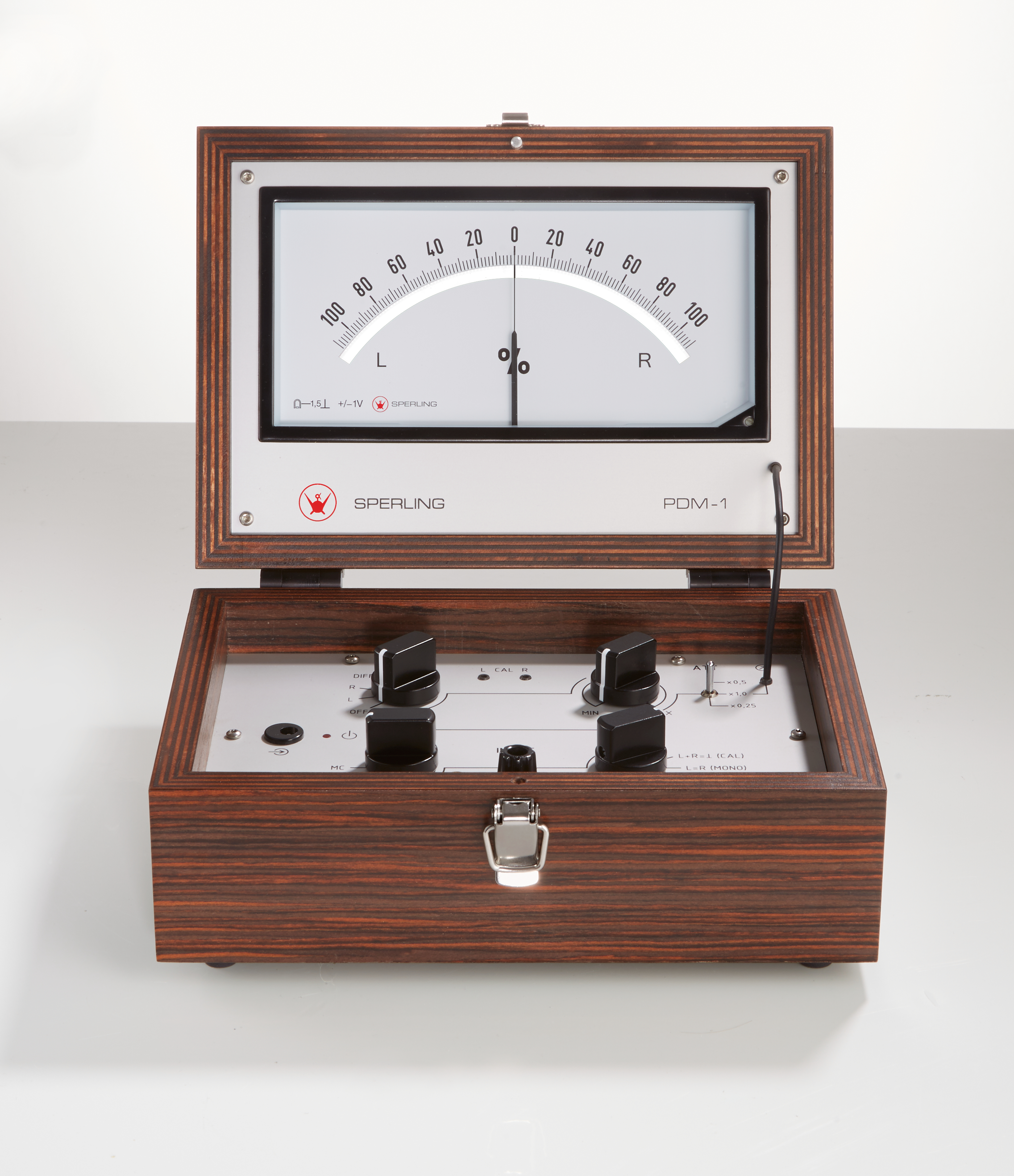

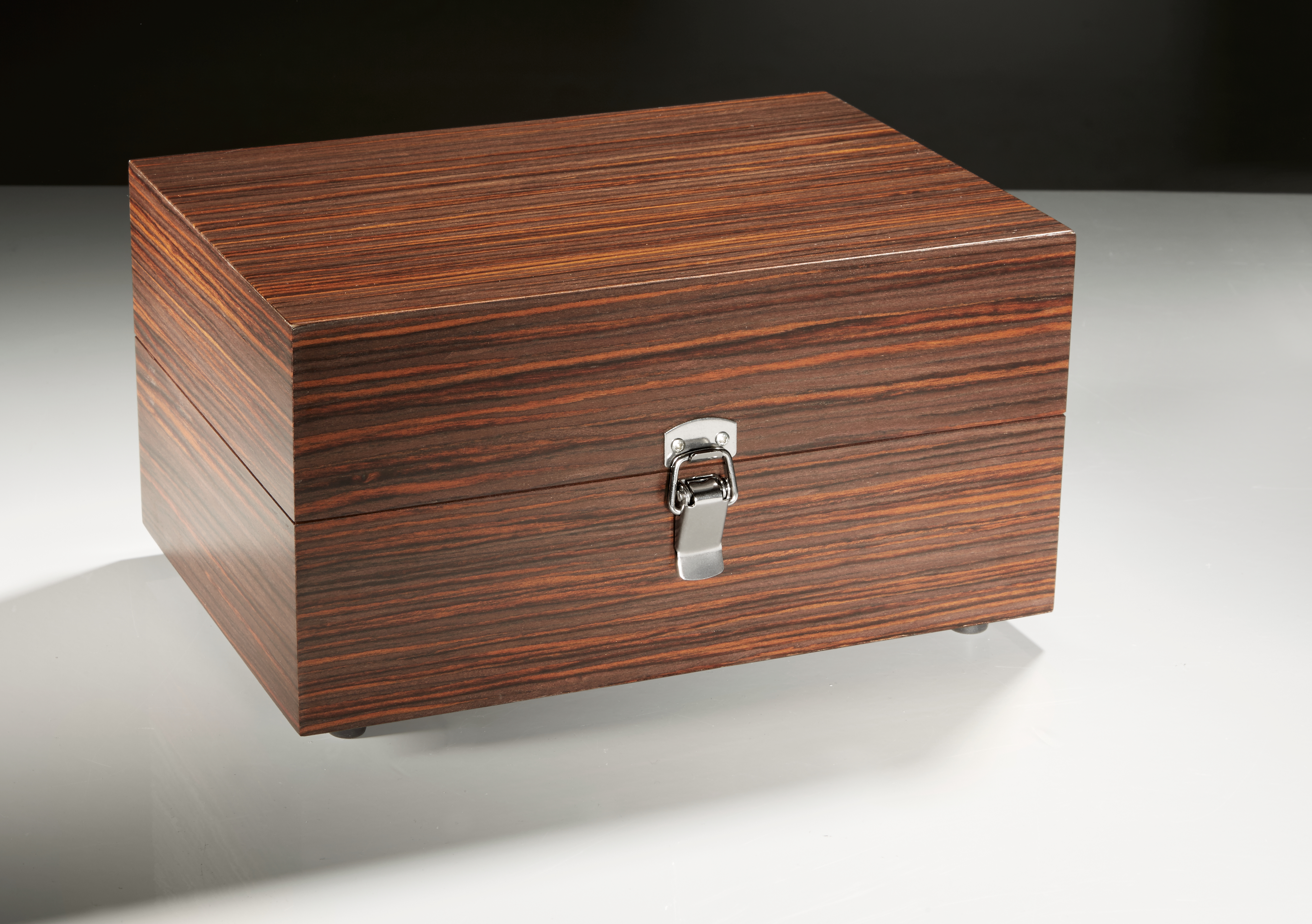

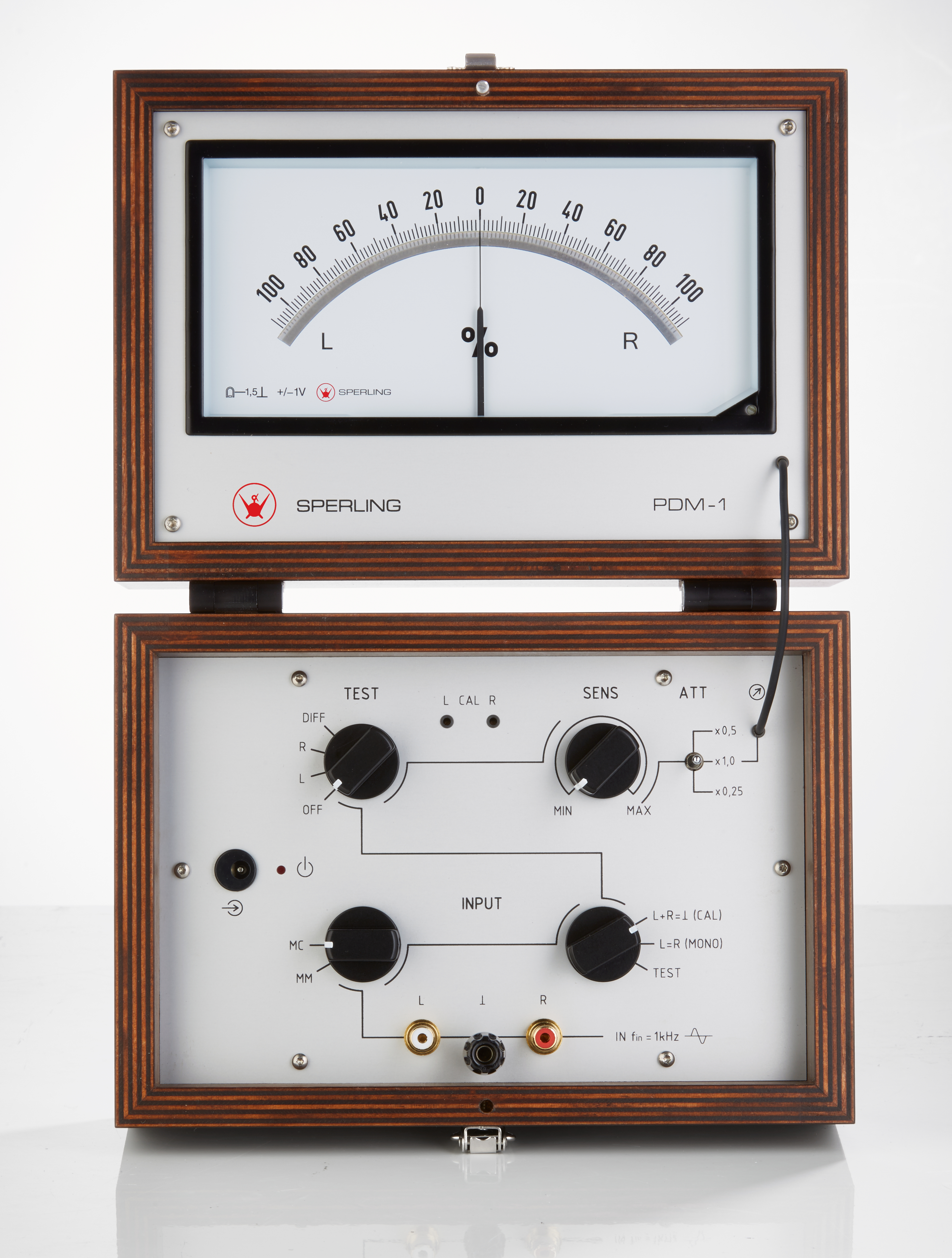

Das PDM-1 wird in Deutschland von Hand gefertigt unter Verwendung ausschließlich hochwertigster Bauteile. Jedes Messgerät wird kalibriert und getestet. Das Gehäuse wird von einem Tischlermeister angefertigt und mit edlem Makassar Furnier belegt. Auch das Messinstrument sucht mit seinem Skalenweg von stattlichen 175mm seinesgleichen und wird extra und ausschließlich für das PDM-1 bei einem renommierten deutschen Unternehmen hergestellt.

Die Stromversorgung des PDM-1 erfolgt über eingebaute Akkus, um Störeinflüsse jeglicher Art aus dem Netz auszuschließen. Somit arbeitet das Messgerät völlig autark, und das über mehrere Stunden.

Lieferung inclusive der Messplatte TLP-1.
